Переносной
анализатор Растворенных Газов (АРГ)

TRANSPORT X

Анализатор растворенных газов в трансформаторном масле TRANSPORT X™ Kelman предназначен для диагностики развивающихся дефектов в высоковольтном маслонаполненном электрооборудовании (трансформаторах, выключателях и т.п.). TRANSPORT X определяет содержание газов, образующихся при деструкции трансформаторного масла, как растворенных в эксплуатационном масле, так и в газовой фазе.

Точные сведения о состоянии трансформатора необходимы для электрических сетей. Она позволяет максимизировать прибыль и избежать дорогостоящих аварий.

TRANSPORT X™ — предназначение.

Надежность и простота использования — слагаемые успеха анализатора трансформаторного масла.

Анализ газов в масле

Для предприятий электроэнергетики точная информация о состоянии силовых трансформаторов является очень важной. Такая информация позволяет избегать катастрофических аварий и использовать дорогостоящее оборудование с максимальной эффективностью. Анализ газов, растворенных в масле (АРГ), является одним из наиболее ценных и общепризнанных методов диагностики и контроля состояния силовых трансформаторов. В настоящее время он успешно распространяется на другое маслонаполненное оборудование, в частности, на переключатели ответвлений и контакторы.

Типы оборудования

TRANSPORT X минимизирует риск ПЕРЕНОСА примесей между последовательными измерениями, обеспечивает возможность перехода от анализа проб с высокой концентрацией газов (как в случае переключателей ответвлений) к пробам с низкой концентрацией (для основных резервуаров) без «загрязнения» результатов. Таким образом, пользователь может с уверенностью проверять все типы маслонаполненного оборудования.

Интересные факты

  • TRANSPORT X разработан для использования прямо на месте установки трансформатора;
  • Продано более 1000 приборов;
  • Работает более чем в 200 компаниях по всему миру.

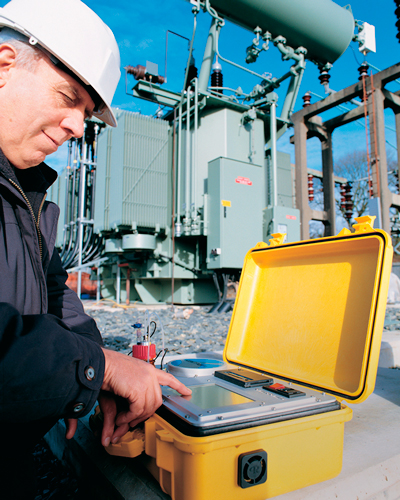

Портативность

TRANSPORT X компактная переносная система анализа проб масла на месте. Предоставляет не только сухие цифры концентраций газов, но и проаодит диагностику. Прибор создан для работы в условиях индустриальных объектов, прост в эксплуатации. Обширные лабораторные испытания и испытания на реальных объектах по всему миру подтверждают, что TRANSPORT X обеспечивает высокую надежность результатов в совокупности с преимуществами переносного устройства.

TRANSPORT-X — безупречный инструмент для оценки состояния силовых трансформаторов!

Дополнительные возможности

  • Записи совместимы с экспертной системой Kelman PERCEPTION от GE Energy и Transformer Oil Analyst (TOA).
  • Внутренняя память на 20 000 записей.
  • Встроенный термальный принтер выдает бумажную распечатку результатов прямо на месте.

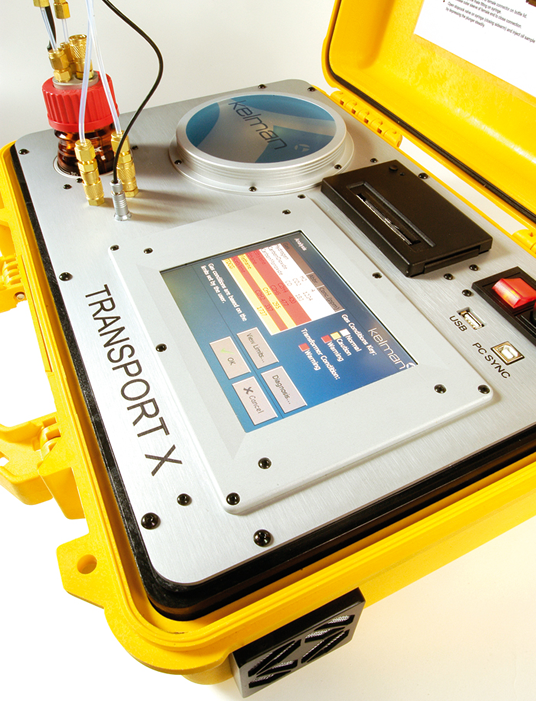

  • Сенсорный экран для более удобного управления.
  • На экране доступны 4 известных диагностических алгоритма для быстрой идентификации дефекта.

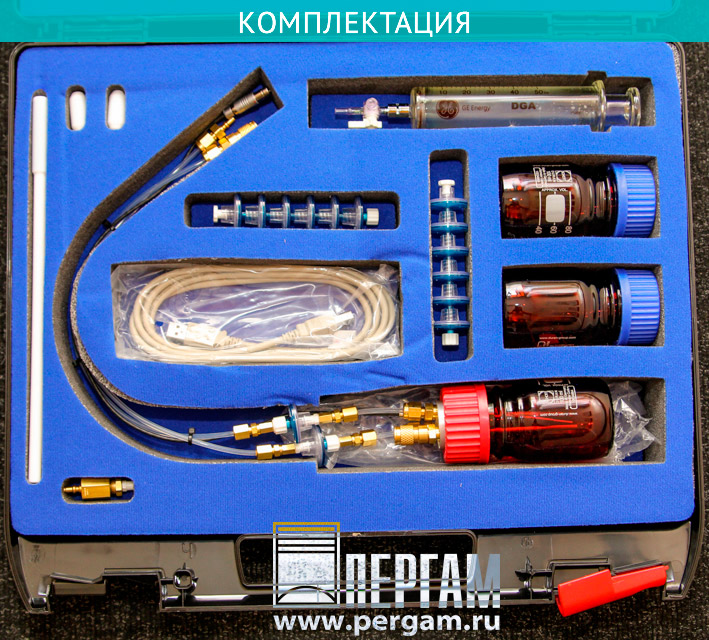

Дополнительные опции

  • «Набор для проверки системы» для подтверждения работы прибора.
  • Набор для анализа газа из Реле Бухгольца.
  • Путевой чемодан. Предоставляет дополнительную защиту для воздушных путешествий и транспортировки (в закрытом состоянии обеспечивает стандарт IP66).
  • Охладитель образцов. Позволяет остужать горячий образец масла за считанные минуты.
Схема работы Transport X

Принцип действия

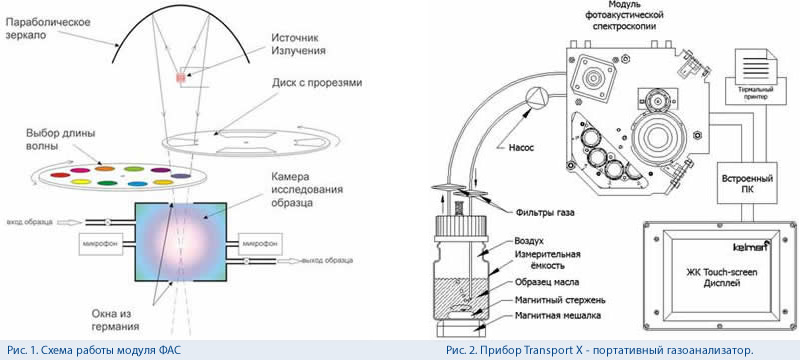

Основным блоком устройств является модуль фото-акустической спектроскопии см. рис. Нагретая спираль испускает широкополосное инфракрасное излучение, которое фокусируется на измерительную камеру параболическим зеркалом. Диск с прорезями вращается с постоянной скоростью, придавая стробоскопический эффект источнику излучения. Свет проходит через один из фильтров, предназначенный для передачи определённой длины волны, настроенной на один из исследуемых компонентов. Образец с маслом вводится в измерительную камеру, и полученный от чувствительных микрофонов сигнал записывается для каждого из фильтров. Ряд полученных измерений даёт концентрации газов в исследуемом образце. Модуль ФАС является основным ядром для портативного (Transport X) и стационарных (TransFix, MiniTrans, MultiTrans) приборов, применяемых для анализа растворённых газов, содержащихся в трансформаторном масле. Он содержит в себе всё необходимое, включая блок электронной обработки, для проведения измерений и контроля системы. Размеры модуля не превышают 16 сантиметров во всех измерениях, вес - менее 2 кг.

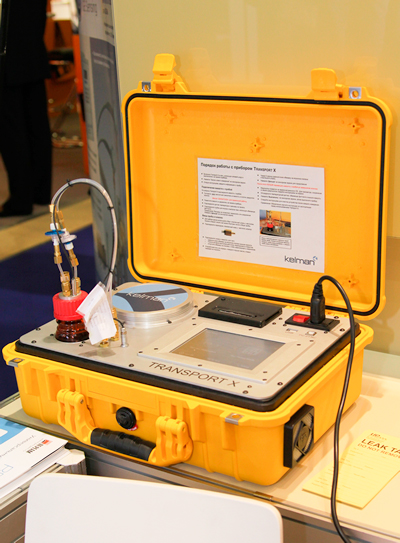

Портативный газоанализатор - прибор Transport X.

Переносной прибор Transport X включает в себя описанный выше модуль ФАС, блок извлечения газа из пробы масла, и является вполне самодостаточной портативной системой, обеспечивающей проведение анализа растворенных в масле газов непосредственно на месте установки трансформаторов. На рис.2 справа схематично показана работа основных компонентов системы.
Техническая спецификация
Тестируемые газы. Возможность анализа образцов газа, взятых из Реле Бухгольца.

ПАРАМЕТР (компонент)

СОДЕРЖАНИЕ (диапазон измерения)

Водород (H2) 5 - 5 000 ppm
Окись углерода (CO) 1 - 50 000 ppm
Двуокись углерода (CO2) 2 - 50 000 ppm
Метан (CH4) 1 - 50 000 ppm
Ацетилен (C2H2) 0.5 - 50 000 ppm
Этан (C2H6] 1 - 50 000 ppm
Этилен (C2H4) 1 - 50 000 ppm
Влажность (H2O) 0-100% RS относительной влажности
Точность** ± 5% or ± 2 ppm (что больше)

(Замечание: для образцов газа из Реле Бухгольца нижний предел обнаружения - 50 ppm для всех газов, Точность ± 30% для всех газов)
Точность измерения влаги в масле ± 3 ppm
